Nuförtiden drösar det ju av elektrifierade och elektroniska grejor på marknaden. Det tycks finnas ett outsinligt sug, företrädesvis hos pojkar i olika valörer, efter festliga leksaker. Många saker finns i prylbutikernas sortiment, men inte allt. Det finns t.ex. inga dammdetektorer, vad jag känner till. Att det förhåller sig så, är inte svårt att förstå. En grej som kan placeras bakom kylskåpet eller i datorn och ger signal när det så småningom har blivit dags att städa, hur kul är det?

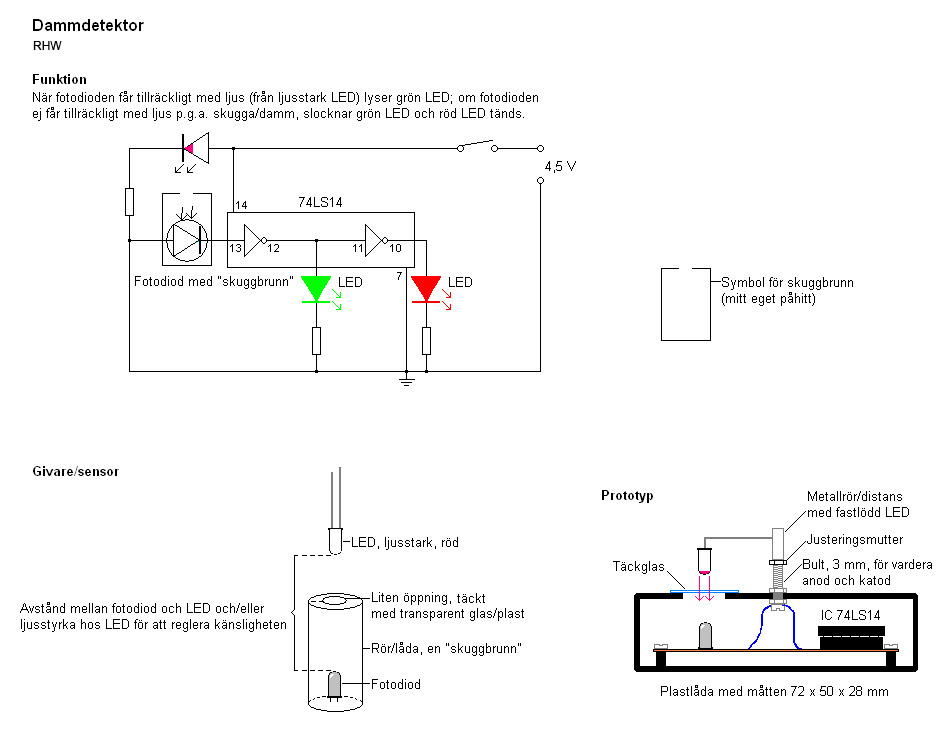

En anordning för att visa om det har blivit dammigt kan säkert konstrueras på olika vis. Min lilla dammdetektor innehåller blott ett f├ątal lättillgängliga komponenter. Denna detektor skall fungera till enkla husbehov, har jag tänkt. (NASA har nog andra varianter.) Apparaten förbrukar endast ström när man trycker på den återfjädrande knappen. Man kan koppla drivspänning separat, t.ex. från en dators +5 V, eller bygga in batterier i lådan med sensorn. Själva sensorn/givaren utgörs av en lysdiod som aktiveras via en tryckknapp så att en fotodiod belyses genom en tranparent "dammuppsamlare", ett täckglas. Lysdioden kan justeras i avstånd till fotodioden för att få variation av känslighet (ökat avstånd ger ökad känslighet). Lysdioden bör vara lagom ljusstark; det går inte bra att ha infraröd eller ultraviolett lysdiod i denna tillämpning. Som täckglas nyttjade jag glaset från ett gammalt armbandsur, men det går lika bra med plexi. Kretsschema/ritning med förklaringar

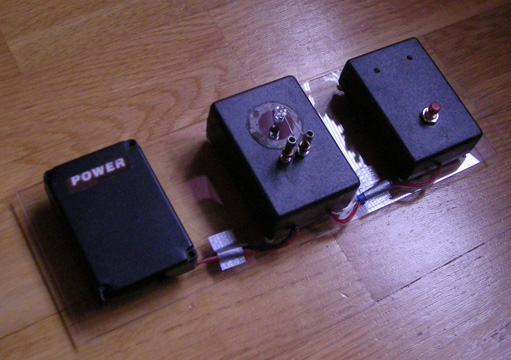

Demo-anordning med dammdetektor
